Приветствую Вас. Многие владельцы печатающих устройств Epson Сталкивались с ситуацией, когда принтер не распознает чернильницы (многие называют их картриджами, хотя это неверно). Конечно, есть множество причин, по которым это может происходить. Но, допустим, перейдя по ссылке Вы исключили большинство из них и решили, что, скорее всего, неисправна плата управления.

И так, разбираем устройство и извлекаем плату. Как это делать для каждой модели я описывать не буду. Думаю, понятно почему.

Ищем на плате SMD предохранитель (маленькую черную детальку:)). Рядом с ней на плате обычно написано F1, F2 или F3. В некоторых принтерах их может быть несколько.

А вот на самой детальке указан граничный ток срабатывания.

А именно:

И так, прозваниваем предохранитель обычным мультиметром и, если он неисправен, меняем его.

Хочу заметить, что я крайне не рекомендую устанавливать обычную перемычку или предохранитель с большим или меньшим током срабатывания. С меньшим током он постоянно будет сгорать. А при установке с большим или перемычки Вы рискуете сжечь гораздо больше компонентов форматера, вплоть до полной его не ремонтопригодности. Дело в том, что предохранитель сгорает не просто так. Возможно Вы установили влажную планку с чипами или чип ПЗК. Или еще что-либо спровоцировало короткое замыкание. И причину Вы, возможно, не устранили. При установке перемычки сгорит все, что находится за ней. И так просто Вы уже не отделаетесь.

К стати, в старых принтерах не обязательно устройство не будет определять картриджи. Например, при сгорании предохранителя с маркировкой E принтер будет печатать пустой лист даже если печатающая головка исправна. Но, обычно, в новых Епсонах все они имеют маркировку F.

В этой статье я буду выкладывать их расположение, для того, что бы сэкономить Ваше время. Информация будет постоянно обновляться.

Для R290, R295, T50, P50, L800, L805

В этой статье я покажу способ снятия печатающей головки для прочистки или замены в шестицветных струйных принтерах и многофункциональных устройствах Epson, таких как R270, R290, T50, P50, RX690, TX650, PX660, L800 и прочих.

Приступим. Для начала предлагаю посмотреть ролик:

Теперь хочу его немного прокомментировать и уточнить некоторые детали.

Сразу уточняю, верхнюю крышку принтера или МФУ снимать вовсе не обязательно, доступ ко всем фиксаторам, защелкам и прочему можно получить вообще не разбирая устройство. А вот снимать видео так неудобно:)

В первую очередь снимаем крышку, закрывающую шлейфы справа на внутренней стороне каретки. Тут, я думаю, проблем не возникнет - отгинаем защелку и тянем крышку вверх.

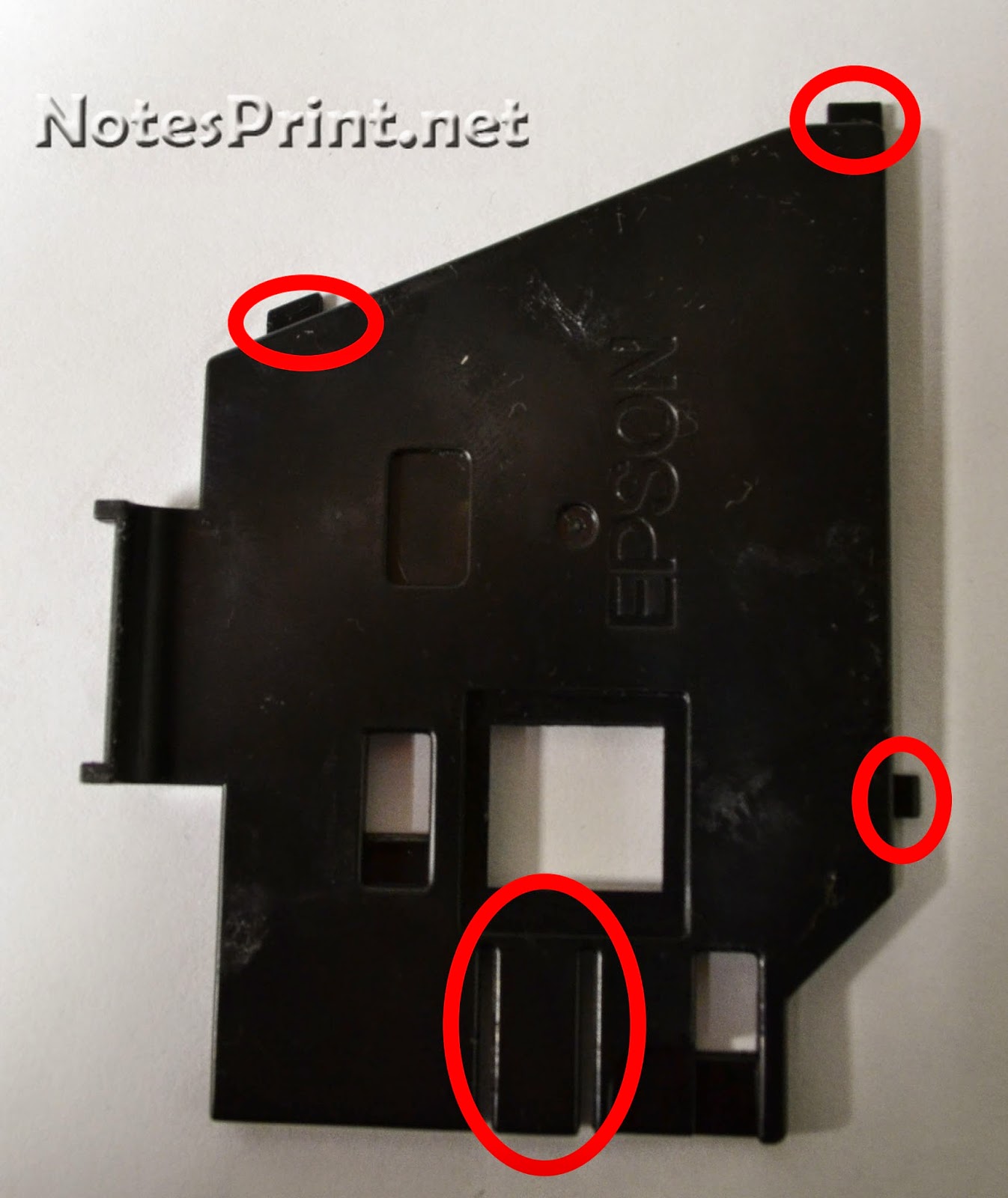

Далее снимаем защиту шлейфа справа на внешней стороне каретки. К сожалению, в видеоролике не очень хорошо видно, что именно надо сделать (моя вина, прошу простить), по этому расскажу подробнее. Немного оттягиваем фиксатор на себя и сдвигаем защиту вниз, потом влево.

Ставим на место в обратном порядке - сначала попадаем в боковой паз, а потом тянем вверх, пока не защелкнется.

Теперь мы видим два шлейфа. За узкий ни в коем случае нельзя дергать - он ведет к плате оптопары и, если Вы его выдернете - Вам придется снимать каретку, что бы поставить его не место. А это печально и долго:) А вот широкий необходимо отсоединить от платы определения чипов с контактными площадками.

А теперь начинается самое интересное - нам необходимо на задней стороне каретки нащупать и отщелкнуть две защелки, которые фиксируют плату определения чипов (у L800 она отсутствует). С этим у многих возникают трудности. Я нажимаю сначала с одной стороны и при этом тяну плату вверх, что бы она вышла из пазов, а потом с другой. Главное, не дать ей при этом стать опять на место.

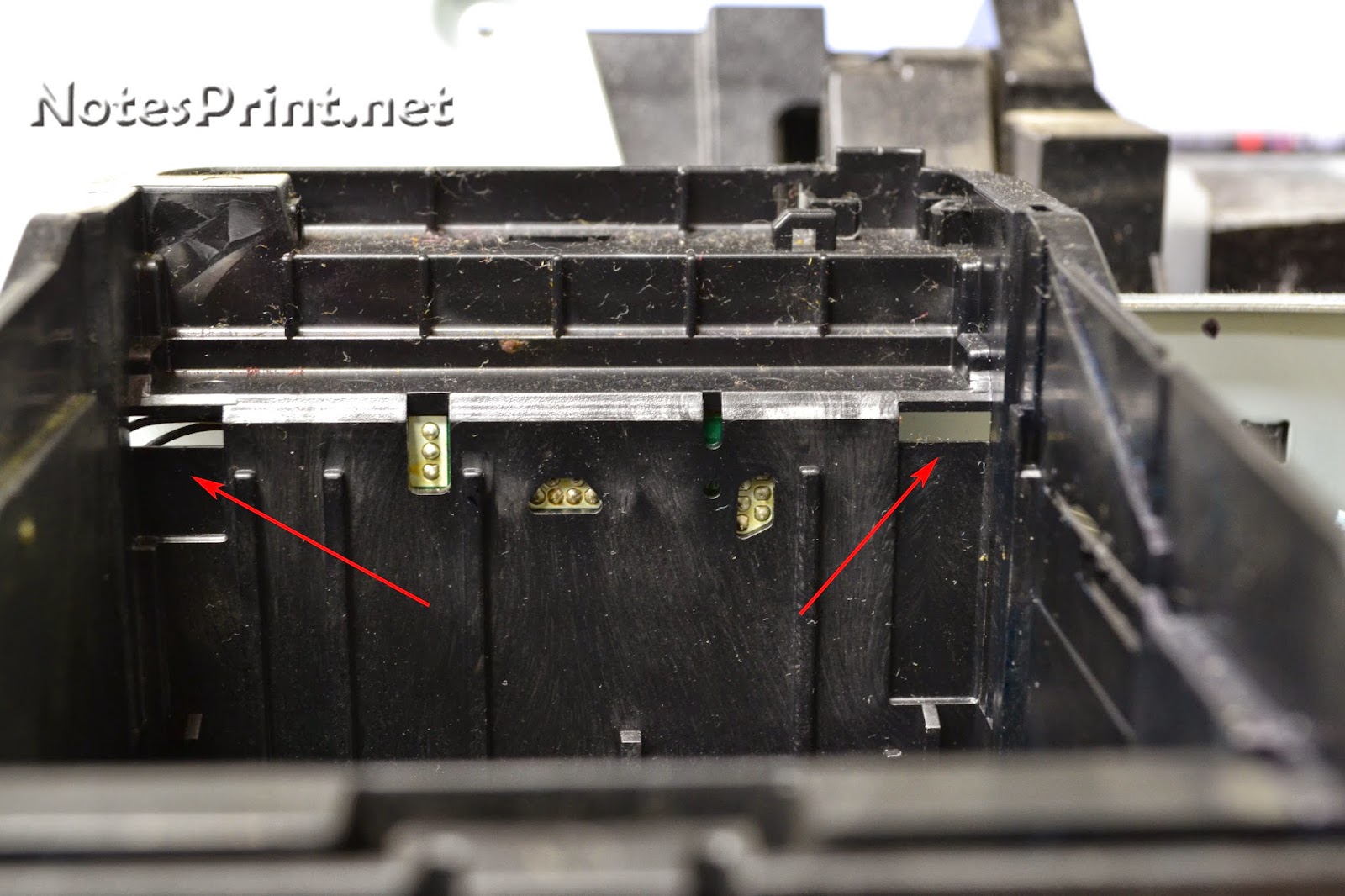

Для того, что бы понять, о чем речь - вот отверстия в каретке в которые входят защелки

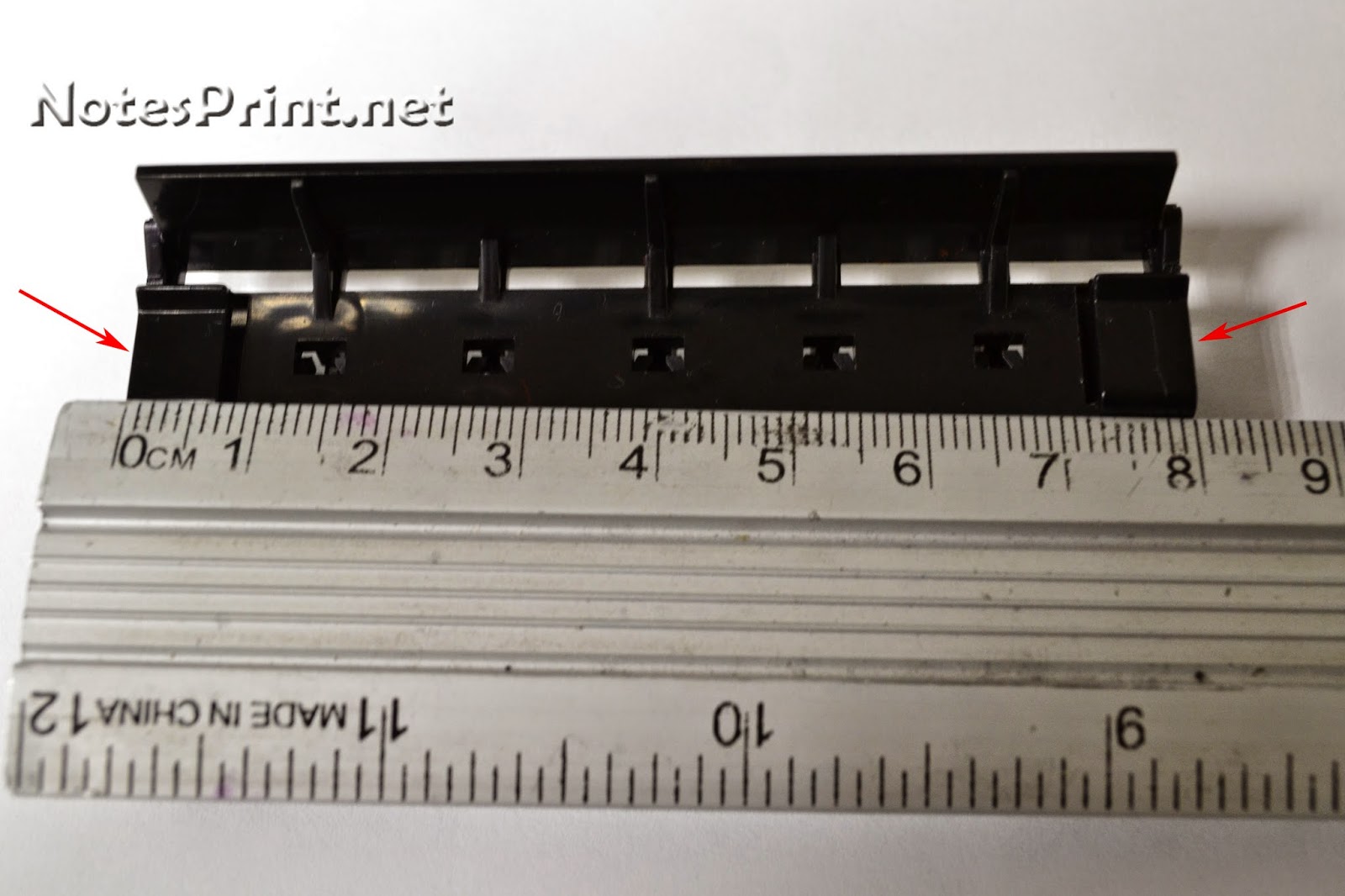

Для особо ленивых или у кого что-то не получается привожу размеры
