Неоновый провод, неоновый шнур 3-го поколения.
2012-06-26 09:37:00 (читать в оригинале)
 |
| Гибкий неон. |
Неоновый провод, EL провод, холодный неон, гибкий неон, электролюминесцентный провод, FLEX неон, неоновый шнур 3-го поколения. Как известно – одно из свойств, ограничивающие применение гибкого (холодного) неона или электролюминесцентного провода – это его яркость.
Яркость EL провода в 5-7 раз меньше яркости диодной ленты.
Одно из решений данной проблемы – повышение частоты и рабочего напряжения питания неонового шнура, но к сожалению, в данном случае срок службы неонового шнура резко падает до 500 и менее часов. (по сравнение с 7000 – 10 000 часами при стандартной напряжении и частоте).
ООО "Световые инсталляции" предлагают улучшенный вариант неонового провода – так называемый
неоновый провод (гибкий или холодный неон, он же электролюминесцентный провод ) – третьего поколения.В данном неоновом проводе улучшено качество диэлектрического материала – что позволяет ему работать при более высоких частотах, и оптимизирован состав люминофора специальной металлизированной керамической добавкой – что позволяет увеличить яркость при меньшем напряжении питания. Благодаря данной технологии - яркость неонового провода 3 -го поколения, более чем в 2-3 раза больше, по сравнению со стандартным неоновым проводом, не ухудшая сроки службы El провода третьего (3-го) поколения.
Но есть один недостаток - Гибкий неон третьего поколения, применяется со специальными блоками питания (инверторы) которые работаю при более низком напряжении (50 -90 Вольт), но при повышенной частоте около 3000 Гц. – поэтому цена инверторов для гибкого (холодного) неона третьего поколения - на 10-15% дороже обычных блоков питания (инверторов).

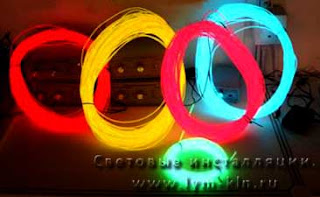

В данный момент ООО "Световые инсталляции" предлагают Неновый провод 3-го (третьего) поколения в двух спецификациях – это толщиной 2,6 мм и толщиной 5,0 мм.
Цвета – синий, красный, фиолетовый, желтый, оранжевый, белый.
Сказочный светящийся костюм.
2012-06-12 07:22:00 (читать в оригинале)
Добавьте немного света в Ваш сказочный костюм, с помошью волоконной оптики.
 |
| Светящийся костюм. |
Этот метод светового оформления крылышек для костюма использует простую схему светодиодов и батареек.
Шаг 1. Материалы.- Крылья для феи – но это уже сами делайте. Тут сложностей нет.
- Оптоволокно. Количество отрезков, длина кабеля, зависит от проекта. (подробнее про оптоволокно).
- Коробочка для батарейки.( необязательно)
- 3-х вольтовая батарейка.
- 2 штуки светодиода. Самый яркие. Цвета - в зависимости от дизайна.
- Немного проводов, иголки и нитки, кусочки ткани, клей, изолента, ножницы, плоскогубцы, ручка / карандаш. Термтрубочка, трубочка откапельницы или, что то похожее.
Шаг 2. Планирование дизайна.На куске картона планируем контуры крыльев . Это необходимо что бы точно знать длину и места скрепления оптоволокна. Зафиксируйте с помощью изоленты оптоволокно на макете. Используйте клейкую ленту (или изоленту), для фиксации светового провода.После того, как макет был спланироваи и оптоволокно зафиксировано, соберите концы оптоволокна вместе.
 | | Планируем контуры. |
|  | | Фиксируем оптоволокно изолентой. |
|
Стяните концы оптоволокна изолентой и тщательно проклейте.
Внимание!!! До начала склеивания – проверте совместимость клея на отдельном кусочке провода. Некоторые виды клеев разъедают оптоволокно!Когда все прочно будет проклеено, можно снять клейкую ленту. Повторите тоже самое, для другого крыла. Аккуратно и ровно отрежьте концы оптоволоконного кабеля с помощью ножниц. Оставьте по 2-3 сантиметра от того места где Вы скрепляли клеем.
 | | Склеиваем оптовлокною |
|  | | Отрезаем концы оптоволокна ножницами. |
|
Шаг 3. Прикрепление концов оптоволокна к светодиодам.
И так у нас получилось 2 крыла. Можно отклеить их от картона и приступаем к следующему шагу.
 | Возьмем термотрубочку длинной 3-5 сантиметров и осторожно натянем один конец трубочки на оптоволокно, а в другой конец вставим светодиод. Надо как можно ближе разместить концы оптоволокна со светодиодом. |
Тщательно и аккуратно оберните несколькими слоями изоленты места креплений.
 | | Светодиод, трубочка и оптоволокно. |
|  | | Место крепления светодиода и оптоволокна. |
|
Вот что должно получиться:
 | | Почти все готово! |
| |
Шаг 4. Подготовка светодиодов.Используя плоскогубцы, согните ножки светодиодов.
Соблюдайте полярность!.Скрутите ножки в спирали, чтобы их легче было пришивать и подключать к ним батарейку.
Зафиксируйте батарейку тканью. (На рисунке использован держатель для батареек). Не забудьте сделать из проводков, что то на подобие выключателя. Сделайте проверку на работоспособность.
Шаг 5. Пришивание оптоволокна, диодоа и батарейки. Пришиваем к крыльям оптоволокно. Используем подходящий цвет ниток или леску.
Ну далее красиво и аккуратно надо замаскировать место подключения кусочком ткани.
 | | Пришивание светопровода к костюму. |
|  | | Батарейка и светодиоды. |
|
 | | Общий вид. |
|  | | Маскируем место монтажа. |
|
Ну и вот - итог работы:
 |
| Сказочный световой костюм. |
Светящийся костюм для DJ - я
2012-06-08 00:01:00 (читать в оригинале)
Светящийся костюм для DJ - я.
Это еще одно краткое руководство поможет вам, как сделать светящийся на костюм с использованием электролюминесцентных проводов (гибкого неона).
Шаг 1. Планирование.
 | | Разработка дизайна костюма. |
|  | | Разработка макета костюма. |
|
Для оптимальной работы неонового шнура необходимо правильно выбрать его длину и количество блоков питания. Лучший вариант использовать 2 мм или 3 мм холодный неон. (подробнее о гибком неоне тут). Он достаточно прочен и хорошо гнётся .
Этот проект требует слишком много проводов, то есть нужно умело разработать расположение проводов, что бы они не превышали мощность каждого инвертора, и что бы инверторы не мешали движению.
Чтобы получить более точное представление о том, какой длины и какое количество необходимо гибкого неона и блоков питания – был разработан макет костюма. Веревкой была произведена разметка расположения гибкого неона непосредственно на одежде. Это позволит подсчитать точное количество кусочков холодного неона и его длину. Далее, мелом были размечены области крепления EL провода к костюму и расположения блоков питания. Не забудьте отметить места для разъемных соединений.
 | | Вид костюма с гибким неоном. |
|  | | Общий вид костюма. |
|
Шаг 2. Пришивание.Пришивается провод обычной леской. Так как мы пришиваем довольно длинные участки электролюминесцентного провода, то необходимо делать узелки через каждые 10 – 20 сантиметров. Если даже где то леска и порвется, например, при движении костюма, то вся часть провода не отвалиться.
В местах где нет возможности пришить и / или требуется твердая фиксация гибкого неона (наушники, шлем) можно использовать обычный эпоксидный клей «Момент».
Те места, которые мы не хотим, что бы светились, просто обматываем черной изоляционной лентой.
 | | Шлем с гибким неоном. |
|  | | Перчатка с гибким неоном. |
|

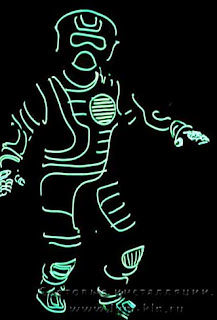

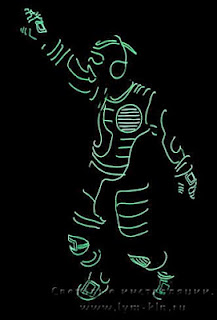

И вот, что у нас получилось:
Программирование гибкого неона для одежды.
2012-06-02 07:09:00 (читать в оригинале)
Программирование гибкого неона для одежды.
 | Электролюминесцентные (EL) провода (гибкий неон) - отличный способ добавить "электронную" тему для дизайна одежды. EL провод имеет мягкое, непрерывное свечение, легко быть согнут. Этот блог расскажет, как пришивать EL провод к одежде и, как программировать неоновый шнур, для создания различных эффектов. |
Нам необходимы следующие материалы:
- EL провод с разъемами.
- 6-контактный коннектор.
- Кусочек проволоки - 2 - 4 см.
- Батарейный разъем.
- Коннектор с проводом.
- Припой.
- Нитка для пришивания. Лучше использовать прозрачную леску.
- 9-вольтовая батарейка.
- FTDI кабель.
- Делитель напряжения. (далее ДН).
- Инвертор плюс необходимые батареи. И еще - термоусадочная трубка или изолента.
|  | | Необходимые материалы. |
|
Нам необходимы следующие инструменты: Компьютер с программным обеспечением Arduino.
Ножницы, паяльник, нож для зачистки проводов, кусачки, швейные иглы.
Ткань лучше выбирать ткань плотную, которая не растягивается иначе неоновый провод будет некрасиво провисать.
Шаг 1: Придумываем дизайн.
 | Придумываем дизайн и фиксируем
неоновый шнур. |
Прикладываем гибкий неон к одежде. Крепим его с помощью клейкой ленты. Убедитесь, что разъемы EL проводов расположены около тех мест, где Вы можете зафиксировать делитель напряжения, блок питания, и батарейки. |
Шаг 2: Начинаем пришивать. ДН должен питаться батарейкой 9 Вольт. И также необходимо раcсчитать место подключения инвертора к ДН. Сейчас надо все подготовить, удобно и компактно разместить все детали.
 | | Пришиваем холодный неон. |
|  | | Пришиваем холодный неон. |
|

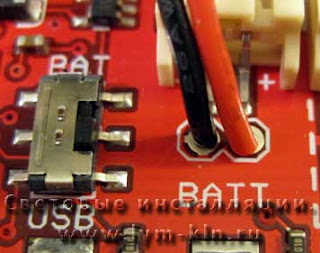

 Шаг 3: Припаиваем батарейный разъем к делителю напряжения для холодного (гибкого неона).
Внимание! Соблюдайте полярность. |

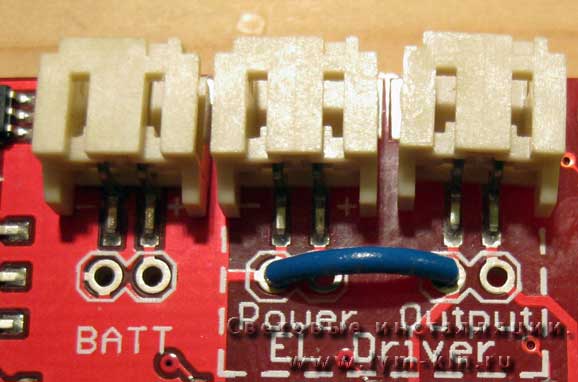

 Шаг 4: Зачистите около 2 - 3см провода и припаяйте как на рисунке. |

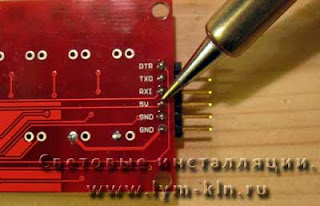

 Шаг 5: Припаиваем 6-и контактный коннектор для FTDI кабеля с помощью которого будет программироваться делитель напряжения. |
Шаг 7 : Программирование делителя напряжение для неонового провода.
ДН имеет тот же микроконтроллер, что и Arduino. Поэтому его можно программировать с помощью программного обеспечением для Arduino.
- Установить и запустить программное обеспечение для Ардуино (скачать можно тут).
- Убедитесь, что инвертор не подключен к ДН.
- Подключите ДН к компьютеру с помощью подключения кабеля FTDI.

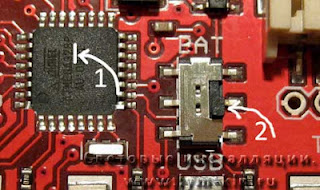

- Переключатель питания ДН перевести в режим USB. (смотри рисунок - стрелка 2 ).
- Убедитесь, какой чип у ДН - ATmega328 или ATmega168. (смотри рисунок - стрелка 1).
- Настройка Arduino программного обеспечения: В меню выберите Tools - Board - Lilypad Arduino w/ATmega328 или ATmega168. Затем выберите Tools - Serial Port и выберите последовательный порт.
- Подключите неоновые провода к ДН начиная с разъема А.
- Скачать код можно тут.
- Кусочки подключенного неона, соответствует коду elSegments 0-7 в программе. Например, EL провод подключенный к разъему А – это elSegment 0. Вы можете контролировать, сколько времени каждый кусочек провода будет включен по изменению времени задержки для параметра "delay" кода elSegment в программе. Задержка в миллисекундах -"delay (1000)" - это 1 секунда.
- Удалите дополнительные фрагменты кода для неиспользуемых elSegments. Например, у нас подключены EL провода только в разъемы А и В. Так что, коды с elSegments 2 по elSegments 7 удаляем.
- Сохраняем файл и загружаем его в ДН.
- Отключаем ДН от компьютера.
- Подключаем батарейку 9 Вольт. На ДН переключаем джампер на "BAT" (батарейка) ( смотри рисунок - стрелка 2).
- Подключаем инвертор и включаем его.
- Все должно быть включено и работать.
Внимание: не рекомендуется стирать одежду, потому что влага может вызвать коррозию металла. Если хотите почистить костюм, необходимо отключить и вытащить - ДН, инвертор, батарейки. Затем аккуратно, в ручную постирать одежду и дать ей высохнуть на воздухе.

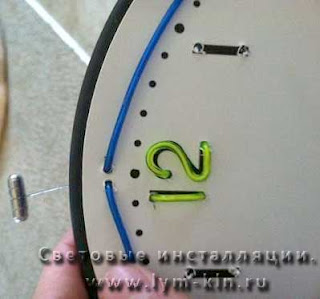

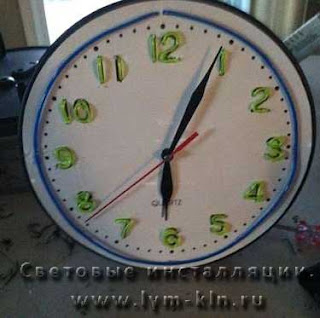

El часы.
