- это система, состоящая из микросхемы и RGB диода в пластиковом, водонепроницаемом корпусе. Класс защиты IP67.  Благодаря микросхеме, можно управлять любым параметром (например - цвет, яркость, частота мигания и прочее) каждым диодом или анимировать его. LED пиксель имеет фланцы, так что вы можете « воткнуть» его в 12 мм отверстия, в любом материале, толщиной до 1, 5 мм. Существую так же плоские LED пиксели.

---

LED пиксели связаны между собой 4-проводным кабелем:
+5 V (красный), GND (земля,) “ - ”(синий), SDO (белый) и CKO (зеленый).
Внимание! Цвета проводов могут отличаться – уточняйте информацию у продавца.

Технология позволяет соединять между собой практически любое количество пикселей – от 1 до 2054 штук.
Внимание! Данный вид пикселей подключается только через контроллер управления – если их просто подключить к источнику 5 вольт – они работать не будут!

Каждый пиксель имеет может передать 16 миллионов различных оттенков цвета.
Пиксель имеет матовый наконечник – для рассеивания свечения и более плавного смешивания цветов.

LED пиксель в разрезе.

Спецификация:
Угол свечения LED пикселя: 120 градусов.
Максимальная яркость: 1600 mcd.
Напряжение питания LED пикселя: 5 Вольт.
Максимальная мощность: 0,3 Вт ( при 60 мА на пиксель).
Класс защиты: IP66 / IP67.

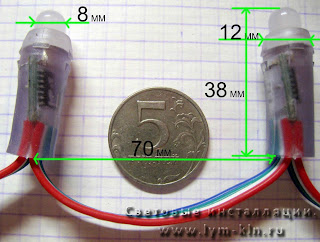

Расстояние между пикселями: варьируется от производителя и составляет от 50 мм до 75 мм.
Если необходимо большее расстояние то без проблем можно подпаять 4-х ленточный кабель до необходимой длины.
LED пиксели, идут комплектом – лентой 50 штук. Если необходимо можно подключить еще, но внимание существуют определенные правила для подключения LED пикселей:
Внимание! При подключении обратите внимание на стрелки на LED пикселей – они показывают направление от контроллера.

Постоянная ссылка

Постоянная ссылка

Инвертор 12 Вольт.

Размер инвертора: 53 х 33 х 28 мм.
Вес инвертора: 70 грамм.
Режимы работы: Выключено / постоянно  включено / моргание.
Расчетная длина неонового провода:  5-10 метров.
Класс защиты: IP33

Вид инвертора в разобранном виде:

Вид сверху.

Вид сверху.

Вид сбоку.

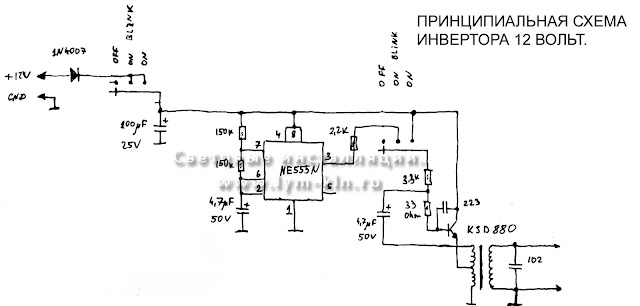

Ниже предоставлена принципиальная схема данного инвертора:

Принципиальная схема инвертора.

Технические параметры инвертора для холодного неона:
Выходное напряжение: 120 Вольт (RMS).
Выходная частота: 3400 Гц.
Частота переключения (режим BLINK): 0,7 Гц.

Осциллограмма инвертора для холодного неона:

Осциллограмма инвертора.
