Установка СНПЧ на HP DJ2050, DJ1050 в картинках
2012-03-09 00:21:00 (читать в оригинале)Хотелось бы представить свой метод установки СНПЧ на HP DJ2050, DJ1050.
Снимаем наклейки с картриджей
Производитель СНПЧ которое я устанавливаю предоставил в комплекте такие элементы
После того как разсверлили отверстия нужного диаметра, но перед тем как вставить уплотнители вставляем их внутрь картриджа. После чего вставляем уплотнители
Остальные отверстия закрываем заглушками или заливаем герметиком (я использую обычный термоклей)
После чего делаем отверстие в боковине устройства. Зачем? Дело в том, что данные устройства очень чувствительны к тому, что каретке что-то мешает перемещаться, и сразу уходят в ошибку. Так же, если учесть цену данного устройства, то ничего страшного, если вы лишитесь гарантии (ломаться там нечему:)). Отверстие делаем перед планкой показанной на рисунке,так как по ней мы будем прокладывать шлейф.
Прокладываем шлейф. Подключаем его к картриджам. Приклеиваем на вышеупомянутую планку двухсторонний скотч, после чего приклеиваем к нему шлейф. Внимательно следим за тем, что бы каретке ничего не мешало перемещаться (двигая ее из края в край рукой). Включаем устройство и проверяем не уходит ли принтер в ошибку.
Если все нормально - фиксируем шлейф обычным скотчем
Вот и все, желаю удачи.
Снимаем наклейки с картриджей
Прокладываем шлейф. Подключаем его к картриджам. Приклеиваем на вышеупомянутую планку двухсторонний скотч, после чего приклеиваем к нему шлейф. Внимательно следим за тем, что бы каретке ничего не мешало перемещаться (двигая ее из края в край рукой). Включаем устройство и проверяем не уходит ли принтер в ошибку.
Установка СНПЧ на HP DJ2050, DJ1050 в картинках
2012-03-09 00:21:00 (читать в оригинале)Хотелось бы представить свой метод установки СНПЧ на HP DJ2050, DJ1050.
Снимаем наклейки с картриджей
Производитель СНПЧ которое я устанавливаю предоставил в комплекте такие элементы
После того как разсверлили отверстия нужного диаметра, но перед тем как вставить уплотнители вставляем их внутрь картриджа. После чего вставляем уплотнители
Остальные отверстия закрываем заглушками или заливаем герметиком (я использую обычный термоклей)
После чего делаем отверстие в боковине устройства. Зачем? Дело в том, что данные устройства очень чувствительны к тому, что каретке что-то мешает перемещаться, и сразу уходят в ошибку. Так же, если учесть цену данного устройства, то ничего страшного, если вы лишитесь гарантии (ломаться там нечему:)). Отверстие делаем перед планкой показанной на рисунке,так как по ней мы будем прокладывать шлейф.
Прокладываем шлейф. Подключаем его к картриджам. Приклеиваем на вышеупомянутую планку двухсторонний скотч, после чего приклеиваем к нему шлейф. Внимательно следим за тем, что бы каретке ничего не мешало перемещаться (двигая ее из края в край рукой). Включаем устройство и проверяем не уходит ли принтер в ошибку.
Если все нормально - фиксируем шлейф обычным скотчем
Вот и все, желаю удачи.
Снимаем наклейки с картриджей
Прокладываем шлейф. Подключаем его к картриджам. Приклеиваем на вышеупомянутую планку двухсторонний скотч, после чего приклеиваем к нему шлейф. Внимательно следим за тем, что бы каретке ничего не мешало перемещаться (двигая ее из края в край рукой). Включаем устройство и проверяем не уходит ли принтер в ошибку.
Разборка и ремонт Canon MP210 или принтер затягивает несколько листов
2012-03-01 22:58:00 (читать в оригинале)Эта проблема присутствует у всех устройств начиная с MP140 и заканчивая MP220. Дефект обычно проявляется в том, что при захвате бумаги устройство захватывает несколько листов сразу, при этом принтер может выдавать на сегментном дисплее ошибку E3. Дело в том, что на ролике захвата бумаги есть небольшой штырек, фиксирующий ролик с одной стороны и он имеет неприятное свойство обламываться. Проверить это очень просто: достаточно заглянуть в лоток подачи бумаги, взять ролик захвата и пошатать его вверх-вниз, из стороны в сторону, если ролик не прочно сидит на месте, а шатается значит у вас описываемая здесь проблема.
Для начала надо снять ролик захвата бумаги. Для этого потребуется разобрать устройство
После чего восстанавливаем на ролике захвата штырек-направляющую. Для этого я использую обыкновенный болт которым прикручивают привод к системном блоке.\
Просто вплавляем его в ролик вместо направляющей нагревая болт паяльником (главное не перекосить болт).
Собираем. Вот и все, желаю удачи.
Разборка и ремонт Canon MP210 или принтер затягивает несколько листов
2012-03-01 22:58:00 (читать в оригинале)Эта проблема присутствует у всех устройств начиная с MP140 и заканчивая MP220. Дефект обычно проявляется в том, что при захвате бумаги устройство захватывает несколько листов сразу, при этом принтер может выдавать на сегментном дисплее ошибку E3. Дело в том, что на ролике захвата бумаги есть небольшой штырек, фиксирующий ролик с одной стороны и он имеет неприятное свойство обламываться. Проверить это очень просто: достаточно заглянуть в лоток подачи бумаги, взять ролик захвата и пошатать его вверх-вниз, из стороны в сторону, если ролик не прочно сидит на месте, а шатается значит у вас описываемая здесь проблема.
Для начала надо снять ролик захвата бумаги. Для этого потребуется разобрать устройство
После чего восстанавливаем на ролике захвата штырек-направляющую. Для этого я использую обыкновенный болт которым прикручивают привод к системном блоке.\
Просто вплавляем его в ролик вместо направляющей нагревая болт паяльником (главное не перекосить болт).
Собираем. Вот и все, желаю удачи.
Обзор и установка СНПЧ на принтер Canon MG2140
2012-02-29 23:45:00 (читать в оригинале)На рынке бюджетных МФУ появился Canon MG2140. Производитель позиционирует данную модель как замену MP280 поэтому именно с данной моделькой я буду сравнивать новинку.
Комплектация устройства как всегда минимальна: само устройство, инструкция, диск, шнур питания и два картриджа. Логично бы было все таки комплектовать устройство USB кабелем но видимо мнение производителя отличается от моего. На коробке указана скорость печати - она полностью совпадает со скоростью MP280. Другие характеристики так же практически идентичны, на них я останавливаться не буду, их легко можно увидеть на сайте производителя
Как видно на фото размеры моделей так же идентичны.
Панель управления тоже не претерпела каких либо особых изменений.
Теперь переходим к основному отличию моделей
У MG2140 задний лоток подачи бумаги отсутствует. Вместо него имеется передний.
Узел парковки у нас такой же как в MP280
Обратите внимание, производитель СНПЧ попавшего мне в руки решил что шлейф должен выходить вправо относительно картриджей, соответственно емкости с чернилами будут стоять слева от устройства. Другие производители выводят шлейф влево, я считаю этот метод более приемлемым, так как несколько проще прокладывать шлейф.
Далее снимаем крышку справа

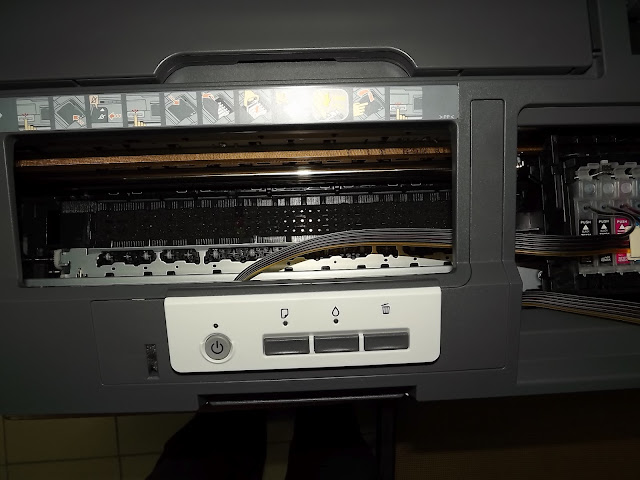

Прокладываем шлейф
Для крепления шлейфа используем обычные зажимы (под них желательно что-то подложить, чтобы не пережать шлейф). Скобы на зажимах необходимо снять (хотя бы с одной стороны чтобы не мешать движению каретки). Блокируем датчик крышки справа поролоном или куском плотной бумаги
И смотрим что из этого получилось
Как использовать сервисные функции этого МФУ вы можете узнать перейдя по ссылке.
Вот и все желаю удачи.
Теперь переходим к основному отличию моделей
У MG2140 задний лоток подачи бумаги отсутствует. Вместо него имеется передний.
К преимуществам такой конструкции можно отнести следующее. Нулевая вероятность того, что в лоток упадет посторонний предмет и принтер перестанет затягивать бумагу, как это часто было с предыдущими моделями серии MP. Поскольку загрузка бумаги производится спереди, а не сверху и для доступа к картриджам не нужно поднимать верхнюю крышку вместе со сканером (она вообще не поднимается), то принтер можно разместить в любой нише подходящей ему по габаритом. По моему это довольно удобно и экономит много места.
Недостаток только один - возможные проблемы с печатью на бумаге с большой плотностью.
Устройство использует картриджи PG-440 и CL-441. Так же продаются картриджи увеличенной емкости PG-440XL и CL-441XL. По размерам картриджи больше чем PG-510 и CL-511 использовавшиеся в MP280.
PG-440 в центре, PG-510 справа, PG-37 слева. Расположение цветов у всех картриджей одинаковое.
Теперь посмотрим что у устройства внутри.
Производитель оставил минимум места для установки СНПЧ. Справа находится еще одна крышка для доступа к к картриджам, она автоматически открывается, когда каретка заезжает в крайнее правое положение отжимая при этом фиксатор крышки.
И так попробуем установить СНПЧ на данное устройство.
Снимаем наклейки с картриджей, просверливаем отверстия на месте воздухозаборников (в картридже CL-511 было необходимо сверлить отверстие для красного цвета ниже отверстия воздухозаборника здесь же этого делать не нужно) Вставляем уплотнители.

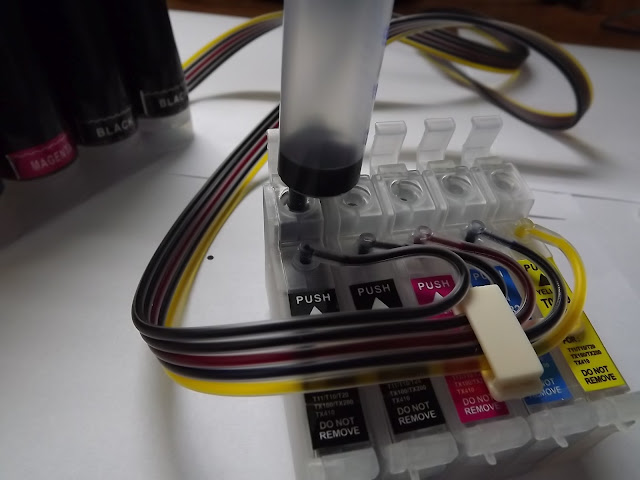

Подсоединяем шлейф к картриджам и закачиваем в трубки чернила (если у кого то возникают с этим проблемы можно прочесть эту статью).
Далее снимаем крышку справа
Для крепления шлейфа используем обычные зажимы (под них желательно что-то подложить, чтобы не пережать шлейф). Скобы на зажимах необходимо снять (хотя бы с одной стороны чтобы не мешать движению каретки). Блокируем датчик крышки справа поролоном или куском плотной бумаги
Как использовать сервисные функции этого МФУ вы можете узнать перейдя по ссылке.
Вот и все желаю удачи.
